(Archiv) PRESCIENT 3

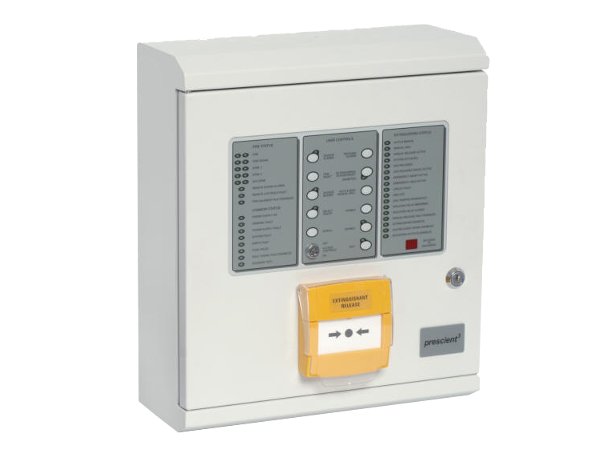

Ovládací panel plynového hašení Prescient^III je samostatný panel určený pro použití se systémy plynového hašení. Panel Prescient^III je uzavřen v kovové skříni s funkcí ručního spuštění osazené na dvířkách. Na přední straně panelu jsou k dispozici následující funkce:

1. Vizuální indikace stavu panelu pomocí indikátorů LED.
2. Číselné zobrazení časovače vypuštění hasicího činidla.
3. Tlačítka pro UZIVATELSKE OVLADANI.
4. Jednotka pro ruční vypuštění hasicího činidla.

Uvnitř panelu jsou k dispozici následující funkce:

1. Tři plně monitorované detekční okruhy.
2. Jeden plně monitorovaný okruh ručního spuštění.
3. Dva plně monitorované okruhy obecné sirény.
4. Jeden plně monitorovaný okruh sirény hašení.
5. Dva plně monitorované okruhy ovládacího členu.
6. Výstupy zesilovače pro:
   1. Detekci ohně v zóně 1
   2. Detekci ohně v zóně 2
   3. Detekci ohně v pomocné zóně
   4. Aktivované ruční spuštění
   5. Deaktivaci hasicího systému
   6. Uzavření izolačního ventilu
   7. Odchylku izolačního ventilu (porucha)
   8. Aktivované podržení nouzového stavu (konfigurovatelné pro automatický a ruční režim)
   9. Aktivované zrušení nouzového stavu (konfigurovatelné pouze pro ruční režim)
7. Dva pomocné výstupy napájení 24 VDC.
8. Přenosová linka RS485 k řízení jednotek SLU.
9. Plně monitorované vstupy pro:
   1. Tlakový spínač vyčerpání plynu
   2. Tlakový spínač nízkého stavu plynu
   3. Plynový izolační ventil
   4. Plyn uvízlý v potrubí
   5. Přepínač podržení nouzového stavu
   6. Přepínač zrušení nouzového stavu
   7. Přepínač pouze pro ruční UZIVATELSKE OVLADANI (odjištění)
   8. Přepínače UZIVATELSKE OVLADANI na dálku (zvukové poplachy, tiché poplachy, reset)
10. Plně monitorované výstupy (konfigurovatelné pro UZIVATELSKE OVLADANI bez napětí) pro:
    1. VYPNUTO prvního stupně
    2. VYPNUTO druhého stupně
    3. VYPNUTO třetího stupně
    4. Pomocný signál požáru
    5. Pomocný signál chyby
    6. Signál vypuštění plynu
11. Beznapěťové kontakty relé pro resetování pomocného vybavení
12. Svorky pro interní baterie pohotovostního režimu
13. Přepínače DIL pro konfiguraci stanoviště
14. Indikátory LED s indikací chyb
15. Interní bzučák

Prescient^III byl navržen a schválen dle evropské normy EN 12094-1:2003 a souvisejících částí norem EN54-2:1997 a EN54-4:1997. Panel Prescient^III rovněž zahrnuje příslušná doporučení dle British Code of Practice BS7273-1:2000.

Panel Prescient^III je zcela v souladu se zákonnými požadavky nařízení EN54-2 a 4 spolu s následujícími možnostmi požadavků:

1. Článek 7.8 Výstupy na zařízení požárního poplachu (sirény).
2. Článek 7.9 Výstupy na vybavení pro směrování požárního poplachu.
3. Článek 8.9 Výstupy na vybavení pro směrování varování o chybách.
4. Článek 10 Stav testu.

Panel Prescient^III je plně v souladu se zákonnými požadavky nařízení BSEN 12094-1:2003 spolu s následujícími možnostmi uvedenými v článku 4.3.2:

1. Prodleva hasicího systému.
2. Příjem signálu představujícího tok hasicího činidla (vyprázdněno).
3. Monitorování stavu součástí:
   1. Nízký tlak /nízká hmotnost
4. Příjem signálu ze zařízení pro zadržení nouzového stavu.
5. Samostatné monitorování stavu neelektrických vyřazovacích zařízení (izolační ventil).
6. Vstup z přepínačů automatického/ručního voliče.
7. Přenos spouštěcího signálu k vybavení v systému hašení požáru:
   1. Optická varovná zařízení (indikátory stavu).
8. Přenos signálů k vybavení mimo systém hašení požáru (zastavení).
9. Příjem signálu ze zařízení pro zrušení nouzového stavu.
10. Aktivování poplašných zařízení s různými signály. (dvoustupňové sirény).

Třída prostředí dle definice v článku 4.2 je:

Třída A: Rozmezí teplot od -5 do + 40 °C.

Panel PrescientIII je plně ve shodě s příslušnými doporučeními nařízení BS 7273-1:2000. Splňuje následující kritické bezpečnostní aspekty:

1. 6.1.2 Zamezení nechtěnému vyprázdnění.
2. 6.4.3 Jeden zkrat v připojení nesmí způsobit vypuštění hasicího činidla.
3. 6.4.4 Ochrana před přepětím, které by mohlo způsobit vypuštění hasicího činidla.

Panel Prescient^III integruje funkce systému požárního poplachu a systému plynového hašení. Panel Prescient^III monitoruje stav požáru v jedné hasicí a jedné nehasicí oblasti a zprostředkovává odpovídající zvukovou a vizuální indikaci. Zóny 1 a 2 jsou použity k současné detekci v hasicí oblasti a lze je použít k automatickému vypuštění hasicího plynu. Pomocná zóna poskytuje pouze indikaci poplachu. Panel Prescient^III rovněž nabízí funkci iniciace ručního vypuštění hasicího plynu.

Panel Prescient^III zahrnuje 5ampérový spínaný zdroj napájení s korekcí účiníku.

Vlastnosti:

• certifikovaná dle EN 12 094 - 1
• certifikovaná dle EN 54
• možnost jednoduchého manuálního spuštění z ústředny
• relé pro 1,2 a 3 stádium
• relé požár, porucha - monitorované
• možnost připojení vzdáleného ovládání
• Česká nebo Slovenská lokalizace ovládání
• kompletní technická podpora ústředny v českém jazyce
• možnost nastavení zpoždění před vypuštěním hasiva 0 až 60 s, odpočítávání na displeji
• kompatibilní s hlásičy Orbis a S65
• možnost nastavení pro EX prostředí
• dvouhlásičová (zónová) závislost
• jednoduše demontovatelný kryt
• certifikace na EMC
• monitorované vstupy pro stavy: hasivo vypuštěno,málo hasiva v zásobnících, oddělovací ventil uzavřen/porucha, plyn
• resetovací relé
• monitorování spouštěcího relé
