Integrace IP zón Satel s modulem ETHM-1 Plus a kamerami HIKVISIONs detekcí pohybu: Moderní přístup k bezpečnosti
V současné době, kdy nároky na zabezpečení objektů stále rostou, je klíčem k úspěchu inteligentní integrace jednotlivých bezpečnostních systémů. Jedním z pokročilých řešení je propojení zabezpečovací ústředny Satel s modulem ETHM-1 Plus a kamerovými systémy HIKVISIONvyužívajícími pokročilou detekci pohybu v obraze.
ETHM-1 Plus: Brána mezi zabezpečením a IP sítí
Modul ETHM-1 Plus rozšiřuje možnosti zabezpečovacích ústředen Satel o komunikaci přes internetový protokol. Umožňuje:
- Vzdálený dohled a ovládání systému pomocí aplikace (např. Integra Control),
- Přenos poplachových a systémových zpráv na PCO (pult centralizované ochrany),
- A zejména využití IP zón, které umožňují připojit další zařízení přes síť.
IP zóny: Flexibilita bez kompromisů
IP zóny jsou virtuální vstupy ústředny, které lze spínat softwarově. V kombinaci s ETHM-1 Plus lze tyto zóny aktivovat na základě vnějších síťových událostí — např. detekce pohybu z kamery připojené ke stejné síti.
To znamená, že když kamera HIKVISIONs aktivovanou VCA (video content analysis) detekuje pohyb, odešle signál (například HTTP GET příkaz) na IP adresu ústředny s ETHM-1 Plus. Ten aktivuje příslušnou IP zónu, která následně spustí definovanou reakci v systému — třeba aktivaci sirény nebo odeslání notifikace.
Výhody tohoto řešení
- Nízké náklady na kabeláž: Spojení probíhá po existující síti LAN.
- Vysoká rychlost reakce: Detekce probíhá přímo na kamerách, bez nutnosti složitých serverových řešení.
- Modularita a škálovatelnost: Možnost propojení více kamer s různými scénáři podle zón.
- Přesnost detekce pohybu v obraze v náročných podmínkách.
Příklady využití
- Monitorování přístupu k bráně – pokud kamera detekuje osobu u vchodu mimo běžnou dobu, systém vygeneruje událost.
- Perimetrická ochrana – aktivace poplachu pouze při detekci pohybu osoby, bez falešných poplachů od zvířat.
- Skladové prostory – propojení se scénářem, který aktivuje osvětlení nebo zvukový záznam při narušení.
Jak na to?

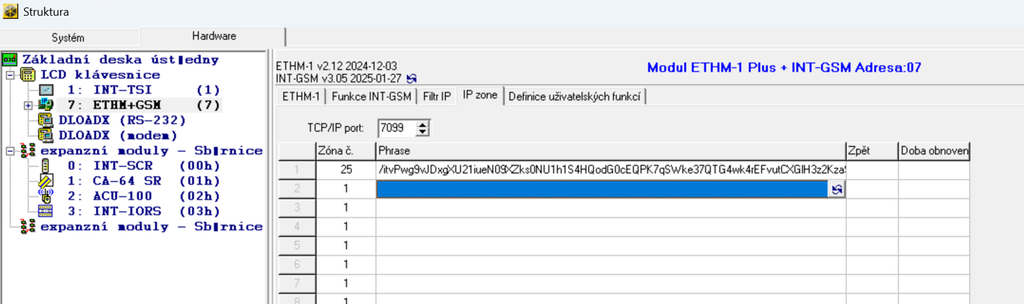

Nastavení v INTEGRA DloadX, v sekci Struktura > Hardware > ETHM-1 Plus modulu:
Zvolíme TCP port pro komunikaci a dále nastavíme, na které zóně chceme detekovat pohyb IP kamery. Pomocí dvou šipek necháme vygenerovat URL odkaz.
Chování zvolené zóny (v našem případě č. 25) nastavíme běžným způsobem v datech zón dle potřeby.
Obecná nastavení:

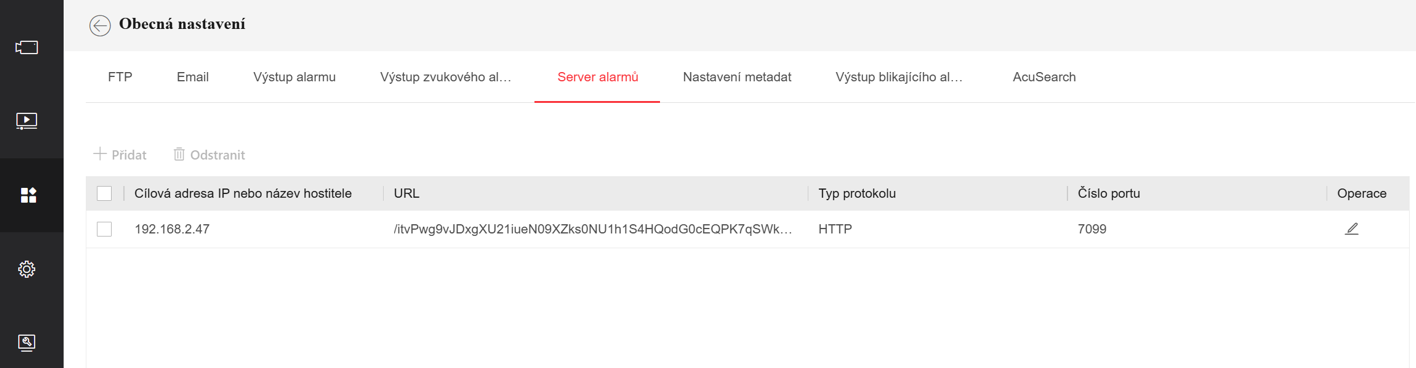

V podzáložce Server alarmů přidáme nový server:
Cílová adresa IP = modul ETHM-1 Plus.
URL vygenerovaný kód z DloadX a příslušný port.

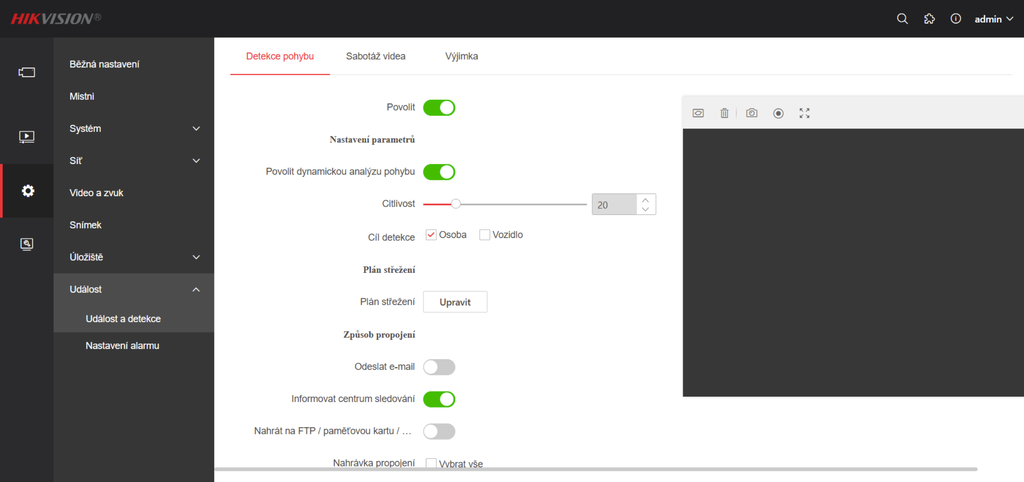

A samozřejmě nezapomenout na aktivaci samotné detekce pohybu na kameře.
Aktivujte volbu: Informovat centrum sledování
U detekce pohybu musí být zvolena osoba nebo vozidlo.
Testováno na událostech: detekce pohybu, narušení zóny, překročení čáry, sepnutí al. vstupu, nelegální přihlášení.
Funkci podporují kamery řady DS-2CDxxxxG2
K finálnímu otestování funkce můžeme použít aplikaci INTEGRA CONTROL
