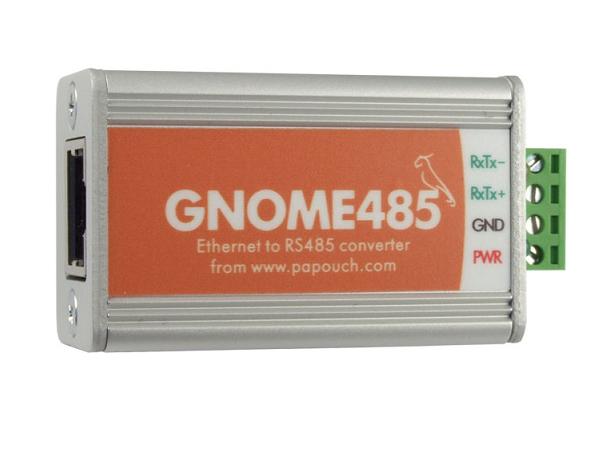

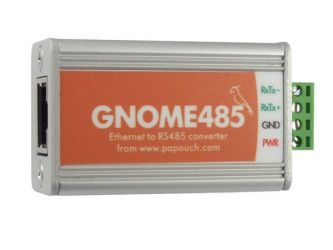

Umožňuje jednoduché připojení přístrojů s rozhraním RS485 na Ethernet nebo prodloužení linky RS485 přes Ethernet. GNOME485 vychází z převodníku GNOME232, který je oblíbený pro své vlastnosti a nízkou cenu.
Součástí dodávky je "virtuální sériový port", tedy software, které v operačním systému Windows vytvoří nový sériový port přesměrovaný přes Ethernet na modul GNOME485. Lze tedy snadno použít i programy, které komunikují pouze přes sériový port. GNOME485 používá dvoudrátovou linku RS485, která je vyvedena na svorkovnici. Převodník obsahuje rezistory definující klidový stav, zakončení se připojuje na svorkovnici. Přepínání směru probíhá automaticky bez prodlevy.
Konfigurace modulu je možná přes vnitřní webové rozhraní nebo TCP terminálem. Modul GNOME485 podporuje protokol DHCP pro automatické přidělení IP adresy.
Vlastnosti GNOME485
- Napájení: 5 až 30 V DC, bez galvanického oddělení
- Připojení k síti 10/100Base-T Ethernet konektorem RJ45
- Linka RS485 připojena násuvnou svorkovnicí
- Rychlost přenosu dat 300 Bd až 460 kBd
- Použité signály: RxTx+, RxTx- (resp. A, B)
- Ochrana linky RS485 proti přepětí
- Automatické přepínání směru
- Zabezpečení proti neoprávněnému přístupu
- Konfigurace přes webové rozhraní (viz info o webových prohlížečích v dokumentaci)
- Indikace napájení, přenosu dat, připojení a aktivity sítě LED kontrolkami
- Možnost uchycení na DIN lištu (držák není součástí dodávky)
