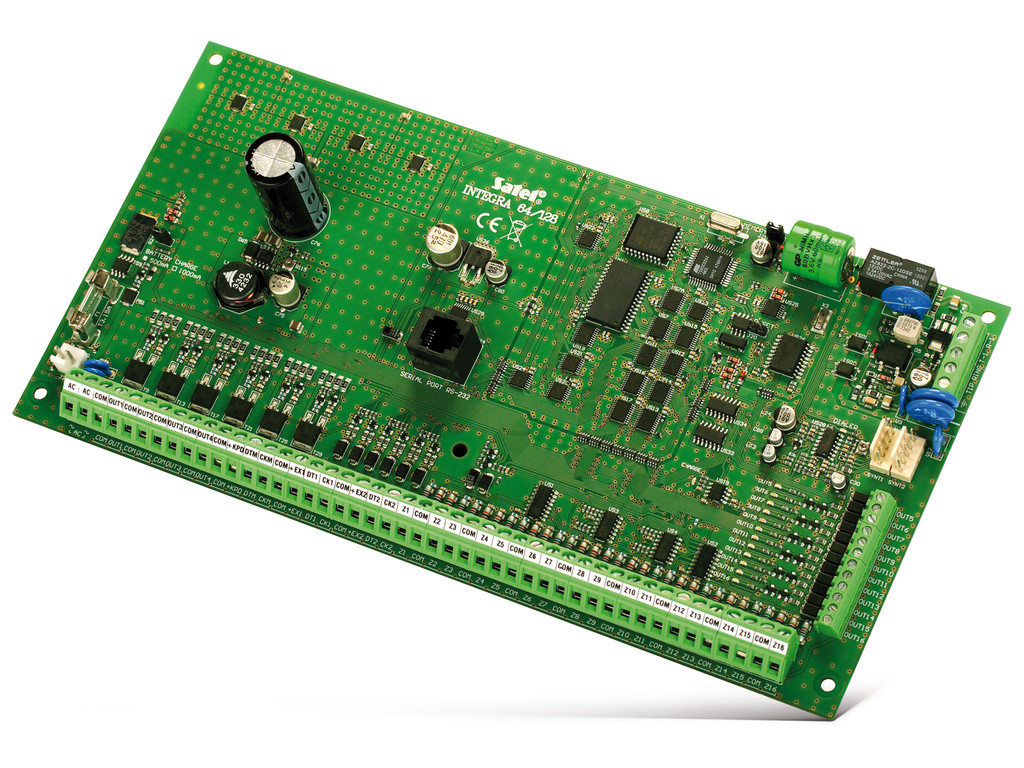

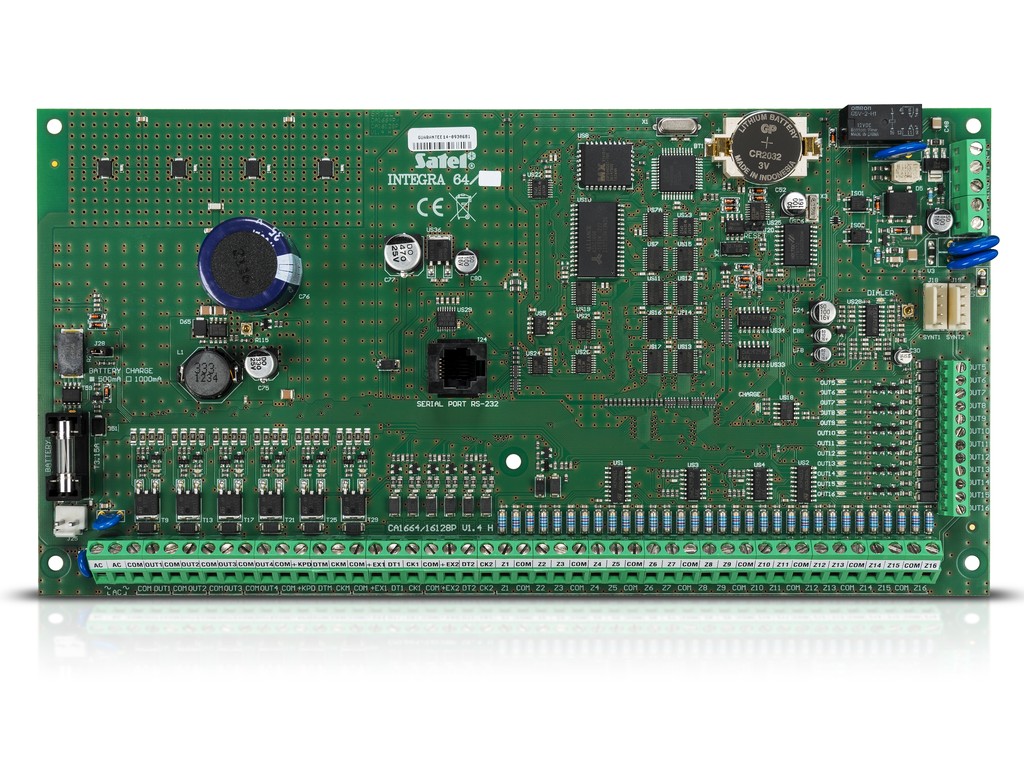

V procesu navrhování zabezpečovacích ústředen INTEGRA se vycházelo z nejlepších řešení předchozích produktů Satel. Výsledkem je kolekce ústředen, které umožňují vytvořit vysoce funkční zabezpečovací nebo řídicí systém s ohledem na velikost daného objektu.
Ústředny INTEGRA jsou nejvýkonnější a nejpokročilejší zabezpečovací ústředny vyráběné firmou Satel. Řada ústředen Integra je nabízena v pěti základních variantách s jednotnou hardwarovou a softwarovou architekturou, které se liší pouze ve velikosti a možnosti rozšíření. Jedinečná možnost rozšiřování kombinovaná s velkým výběrem komponentů, umožňuje systém přizpůsobit podle požadavků konkrétní aplikace. Variabilita těchto ústředen umožňuje jejich využití nejen jako plnohodnotného zabezpečovacího či přístupového systému, ale např. také systému automatizace budov.
Vlastnosti:
- 16 až 64 zón:
- s volitelným zakončením: NO, NC, EOL, 2EOL/NO nebo 2EOL/NC
- výběr z mnoha typů funkcí
- sledování přítomnosti a funkčnosti detektoru - 16 až 64 programovatelných výstupů
- 32 bloků:
- bloky lze ovládat uživatelskými kódy, časovači, řídícími vstupy,
nebo závislostí na stavech jiných bloků
- volitelné seskupení bloků až do 8 objektů
- dočasné odpojení bloků - spolupráce s mnoha externími moduly, kompatibilními s ústřednou CA-64
- ovládání systému:
- LCD klávesnicí
- PC uživatele (přes port RS-232, telefonní linkou nebo LAN)
- blokovou LED klávesnicí - programování základní desky:
- firmware uložen ve FLASH paměti
- aktualizace firmwaru bez nutnosti demontáže základní desky ústředny - programování zabezpečovací ústředny:
- lokálně pomocí LCD klávesnice
- lokálně pomocí počítače připojeného k portu RS-232
- vzdáleně pomocí počítače připojeného přes modem a telefonní linku k ústředně
- vzdáleně přes Ethernet - FLASH paměť zajišťující uložení nastavení ústředny i v případě úplného výpadku napájení
- přístupové kódy:
- 192 uživatelských kódů
- až 8 administrátorských kódů (1 kód pro každý objekt)
- 1 servisní kód
- několik typů uživatelských kódů s volbou definování hladiny přístupu k systému
kde menu funkcí klávesnice závisí na hladině přístupu a typu použitého kódu.
- definování přístupu ke klávesnicím, kódovým zámkům a bezkontaktním čtečkám
karet
- periodická změna přístupových kódů pomocí prefixů pro lepší ochranu proti
neautorizovanému přístupu do objektu. ochrana bloku dvěma kódy - změny jmen uživatelů, bloků, zón, výstupů a modulů, které usnadňují orientaci
a dohled nad systémem - časovače:
- 64 systémových časovačů, definovaných servisním technikem
- blokové časovače, definované uživatelem - historie událostí:
- kapacita paměti 6143 událostí
- zaznamenávané události: zapnutí/vypnutí, poplachy, vymazání poplachů, ukládání
událostí souvisejících s řízením přístupu
- datum a čas výskytu události - rozšiřující funkce tisku událostí
- volitelný výběr událostí
- jména zón, modulů a uživatelů dle definice v systému - řízení přístupu:
- sledování stavu otevření dveří a ovládání elektromagnetických zámků pomocí
blokových LED klávesnic, kódových zámků, čteček bezkontaktních karet a DALLAS
čipů
- sledování stavu dveří neubírá počet použitelných zón zabezpečovací ústředny
- ovládání elektromagnetických zámků též neubírá počet použitelných výstupů
ústředny - monitorování:
- 4 telefonní čísla monitorovacích stanic (2+2 záložní čísla)
- 9 identifikátorů
- přenosové formáty: základní 4/2, Contact ID, SIA, a další… - zasílání zpráv:
- 16 telefonních čísel
- 16 hlasových zpráv
- možnost až 64 textových SMS zpráv
- potvrzování přijetí zprávy kódem za pomocí tlačítek čísel telefonu (DTMF) - 2 konektory pro hlasové syntezátory
- přijímání hovoru:
- záznam v historii událostí
- kontrola stavu zabezpečovací ústředny
- ovládání příslušně nastavených výstupů - rozšířená analýza telefonního signálu:
- rozpoznávání telefonních signálu dle standardu TBR 21
- inteligentní opakování zasílání zpráv
- programovatelný algoritmus - interní modem 300b/s
- podpora rychlých externích modemů:
- rychlá výměna dat s počítačem
- pohodlné ovládání a programování pomocí GUARDX/DLOADX
- podporuje modemy analogové, ISDN a GSM (GSM-4) - komunikační sběrnice – možnost rozšiřování systému:
- až 64 modulů různých typů (2x32)
- 8 LCD klávesnic - variabilní řízení výstupů pomocí logických funkcí
- automatická diagnostika základních komponent systému
- reálný čas s kalendářem a záložní baterií
- funkce automatické synchronizace času s NTP serverem
- vizualizace stavů vstupů, výstupů, bloků, časovačů, poruch, napětí na modulech…
- elektronická ochrana zón, výstupů a komunikačních sběrnic
- spínaný napájecí zdroj
- kapacita: 3A
- ochrana proti zkratu
- obvod s kontrolou a dobíjením akumulátoru
- odpojení vybitého akumulátoru
Pro aktualizaci firmwaru ústředny je zapotřebí stáhnout aktuální firmware (INTEGRA Firmware) a pro samotný upgrade utilitu FLASHX. Ke konfiguraci parametrů ústředny přes PC slouží program DLOADX. Správu a dohled poté umožňuje uživatelský software s vizualizací GUARDX. Zabezpečovací ústředny INTEGRA umožňují komfortní dálkové ovládání pomocí mobilní aplikace INTEGRA CONTROL (aplikace podporována v kombinaci s modulem ETHM-1 Plus).
- LCD: INT-KLCD-GR, INT-KLCD-BL, INT-KLCDS-GR, INT-KLCDS-BL
- LCD se čtečkou: INT-KLFR-BSB, INT-KLFR-SSW, INT-KLFR-WSW, INT-KLCDR-GR, INT-KLCDR-BL
- LCD dotykové (dotyková tlačítka): INT-KSG-SSW, INT-KSG-WSW, INT-KSG-BSB
- LCD dotykové panely (dotykový displej): INT-TSG-BSB, INT-TSG-SSW, INT-TSG-WSW, INT-TSH-WSW, INT-TSH-SSW, INT-TSH-BSB, INT-TSI-WSW, INT-TSI-SSW, INT-TSI-BSB
- LED blokové a kódové zámky: INT-SF-BSB, INT-SF-SSW, INT-SF-WSW, INT-S-GR, INT-S-BL, INT-SZ-GR, INT-SZ-BL
- LED venkovní: INT-SCR-BL
Doporučený plechový kryt (včetně transformátoru) s prostorem pro akumulátor 7Ah nebo 18Ah je AWO256-Z (AWO256PU zápustná montáž).
Pro použití v kombinaci s GSM modulem nebo bezdrátovým systémem je možné použít plastový kryt OPU-3P doplněný o transformátor TR60VA.
