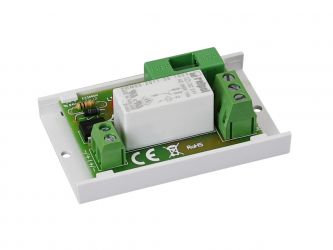

AWZ517
Reléový modul, 24V/17mA - 230V/6A
= ID:1010879759 KOD:109570 PKOD:11330 =Výrobce: Pulsar
PU1/HV/24V - 20÷32VDC/VAC, 16,7mA, 1x RELÉ C/NO/NC, 6A@30VDC/250VACRelé 6A/230V, tavná pojistka 6.3A, optická signalizace LED
Modul relé je určen pro použití v nízkonapěťových obvodech. Slouží k řízení nebo k indikování různých stavů v systémech EZS, kontroly přístupu apod. Může být využit ke spínání zařízení s větším odběrem, prostřednictvím výstupů OC ze zabezpečovacího systému. Modul zajišťuje úplné galvanické oddělení napájení (spouštěcího signálu) a napájecích zdrojů přijímačů. Modul je opatřen systémem protizkratové ochrany (SCP) v obvodu relé a také systémem optické signalizace stavu.
Technický list
Napětí na cívce | 20÷32 V DC/AC (-/+5%) |
Proud cívkou | 16,7mA/12VDC |
Odpor cívky | 1440ohm (-/+10%) |
Spotřeba cívky | 400mW |
Počet relé | 1 |
Napětí na kontaktech | 30VDC / 250VAC max. |
Proud na kontaktech | 6A max. |
Relé kontakty | C/NC/NO (svorky Φ2.05 mm: AWG 24-12) |
ZAP/VYP čas | 15ms/8ms (-/+5%) |
Pracovní podmínky | II. třída prostředí, -10°C÷ 40°C |
Kryt | otevřený IP00 |
Rozměry | D=70, Š=43, V=25 [mm, +/-2] |
Hmotnost netto/brutto | 0,04 / 0,06 [kg] |
Instalace | instalační páska nebo 2x šroub |
